针对洗煤厂设备常见有腐蚀、气蚀等问题，洛阳耐普特新材料有限公司根据不同程度的磨损问题，均有相对应的解决方案和耐磨防腐修复材料，修复步骤近乎相同。下面的修复案例可供参考!

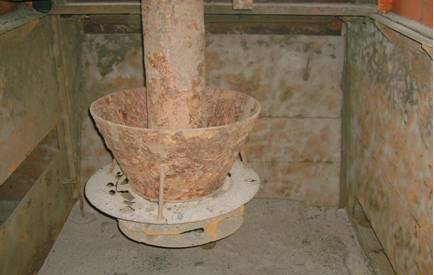

由于某洗煤厂跳汰机使用多年，设备侧壁以及隔板锈蚀磨损非常严重，紧急需要做耐磨防腐处理。

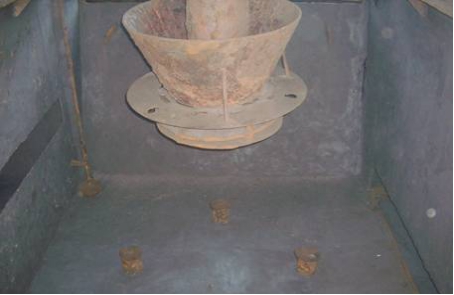

对其进行喷砂除锈去污后，隔板和侧壁的耐磨防腐处理，耐磨涂层处理过的部位保证使用寿命相当于新件标准。

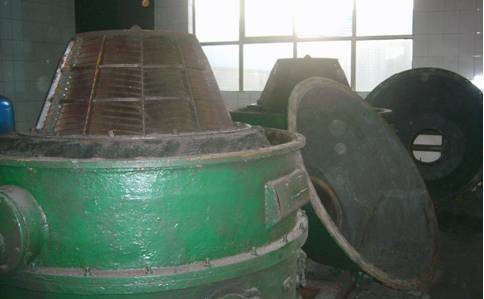

该厂两台离心机在使用中冲蚀磨损非常严重，内部钢板磨去一半，局部蜂窝状磨损很深。

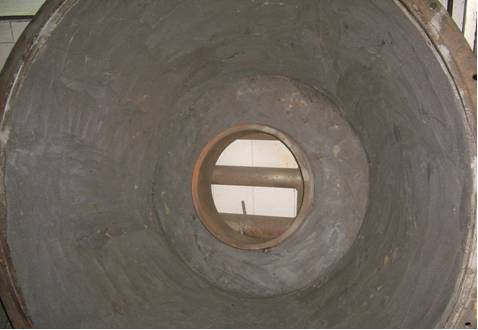

经喷砂除锈去污后耐磨防腐处理，使用寿命延长4倍以上。

该厂的跳汰机在使用过程中锈蚀、腐蚀非常严重，甚至底部和侧壁被磨穿，严重影响正常使用。

该图展示的是在槽体上耐磨防腐材料前，对槽体进行喷砂除锈去污处理，以便于上料后粘接。

槽体的底部的特耐磨处理，厚度达到10mm以上，侧帮做耐磨防腐层，厚度2~3mm.槽体整体使用寿命10年。

XK-C-30非金属耐磨防腐涂层是由高性能耐磨颗粒(陶瓷)与改性增韧耐热树脂进行复合得到的高性能耐磨聚合材料。广泛用于修复因高温,冲蚀,腐蚀和气蚀对设备的磨损,也用于在有耐磨,防腐要求的机件表面制备耐磨涂层。
特性
1． 耐磨防腐性能不错
2． 与金属类基材具有很高的结合强度
3. 立面不流淌,施工方便,对施工人员无很高技术要求
4. 适用于多种磨损,腐蚀工况的修复和防护

XK-C-30非金属耐磨防腐涂层修复工艺
1. 表面处理：对需处理部位进行粗化处理,角磨机打磨或喷砂等；对粗化处理过的表面进行清洗；处理过的表面应是粗化的干燥新鲜基材表面,并且应无油污,无粉尘。
2. 配制：按重量比将XK-C-30非金属耐磨防腐涂层20∶1将A,B两组份混合均匀,并在30min内用完。一般是边施工边配置,一次配置量较大不能超过1.5公斤,一次调配过多,胶凝固的快,还没用完已经部分凝固而不能使用。可根据实际温度冬天可适当多配,夏天适当少配。如气温过低可将A组分适当加热以降低粘度便于配置。
3. 涂敷：NPT-C-30耐磨防腐涂料合适的涂层厚度是1～5mm,应将混合好的材料逐层涂敷于待修部位,靠前层要压实,使之与基材充分浸润,涂层涂到尺寸后表层要修平整。本材料不能进行机械加工,应注意控制涂层厚度,以免装配中出现干涉现象。
4. 固化：25℃固化24小时可投入使用,若温度低应采用加热或延长固化时间来促进固化；一般冬天施工可用碘钨灯距涂层1000px的距离进行照射加温。

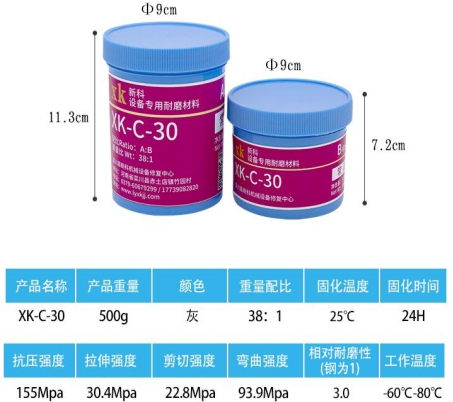

XK-C-30非金属耐磨防腐涂层产品规格及参数：

   包装规格 ：
         1：500g/套；2：1kg/套；3：10kg/套；4：30kg/套；  点击购买
